apa itu Penyolderan Reflow SMT? email:susan@xmjuda.com

Penyolderan Reflow SMTadalah proses inti yang digunakan untuk menyolder komponen Surface Mount Technology ke Papan Sirkuit Cetak. (SMT adalah kependekan dari teknologi pemasangan permukaan).

Ini adalah metode perakitan yang dominan dalam manufaktur elektronik modern, yang bertanggung jawab untuk memasang sebagian besar komponen (chip, resistor, kapasitor, dll.) yang Anda lihat pada papan di dalam telepon, komputer, dan hampir semua perangkat elektronik.

proses reflow sMT email:susan@xmjuda.com

Langkah 1: Pencetakan Tempel Solder
Stensil disejajarkan di atas PCB, dan pasta solder (campuran bola solder kecil dan fluks) dicetak pada bantalan yang tepat di mana komponen akan diletakkan.

Langkah 2: Penempatan Komponen
Mesin pengambilan-dan-tempat dengan cepat dan akurat memposisikan komponen SMT ke endapan pasta solder.

Langkah 3: Pemanasan Reflow (Fase "Reflow")
PCB yang telah dirakit bergerak melalui oven reflow multi-zona pada konveyor. Ini mengalami profil suhu yang dikontrol dengan cermat:

Pemanasan awal: Papan memanas secara bertahap untuk mengaktifkan fluks.

Rendam: Suhu menjadi stabil, memungkinkan seluruh papan memanas secara merata dan fluks membersihkan permukaan logam.

Aliran Ulang (Puncak): Suhu naik dengan cepat melewati titik leleh solder (biasanya 217 derajat + untuk timbal-bebas). Pasta solder meleleh, menjadi cair, membasahi kabel komponen dan bantalan PCB, serta membentuk ikatan metalurgi.

Pendinginan: Papan menjadi dingin, memungkinkan sambungan solder mengeras dan menjadi sambungan listrik dan mekanis yang permanen dan andal.

Langkah 4: Hasil
Outputnya adalah PCBA yang telah selesai, siap untuk pengujian akhir dan integrasi ke dalam suatu produk.

Jenis Teknologi Penyolderan Reflow SMT email:susan@xmjuda.com

Metode pemanasan yang berbeda digunakan untuk aplikasi yang berbeda:

Jenis	Metode Pemanasan	Karakteristik Utama & Terbaik Untuk
Aliran Ulang Konveksi	Sirkulasi udara panas/nitrogen.	Metode yang paling umum dan-efektif dari segi biaya. Ideal untuk-barang elektronik konsumen bervolume tinggi.
Reflow Fase Uap	Panas laten dari kondensasi uap inert (misalnya cairan PFPE).	Keseragaman suhu yang unggul dan-lingkungan tanpa oksigen. Digunakan untuk rakitan yang-keandalan,-kepadatan tinggi, atau-sensitif terhadap panas (misalnya, ruang angkasa, otomotif, pengemasan canggih).
Aliran Ulang Inframerah	Radiasi inframerah.	Pemanasan cepat, namun kurang seragam. Sering dikombinasikan dengan konveksi pada oven modern.
Aliran Ulang Laser	Sinar laser terfokus.	Pemanasan lokal yang sangat-tepat. Digunakan untuk pengelasan-mikro, perbaikan, atau komponen yang sangat sensitif.

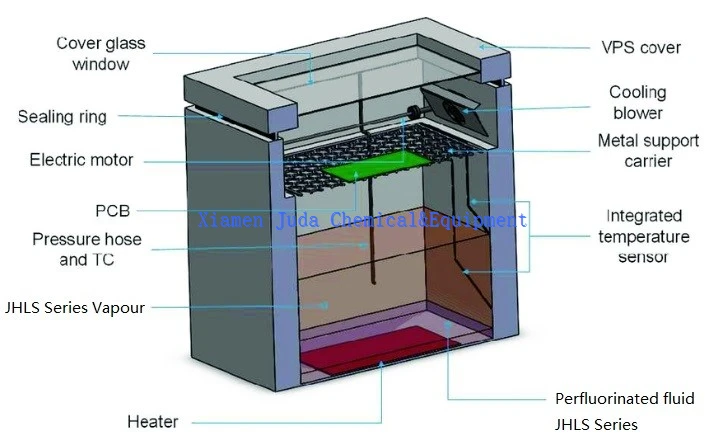

reflow process in smt

Seri JHLS cair PFPE produk kami adalah fluida kerja penting untuk Aliran Ulang Fase Uap, yang memungkinkan kinerjanya yang tak tertandingi untuk-keandalan,-kepadatan tinggi, atau-rakitan yang sensitif terhadap panas (misalnya, ruang angkasa, otomotif, pengemasan canggih).

Cairan PFPE seri JHLS bukan sekadar cairan pasif; itu adalah bahan dasar yang memungkinkan proses unggul ini. Properti rekayasanya memberikan serangkaian manfaat komprehensif:

Stabilitas Kimia dan Termal yang Tak Tertandingi:JHLS PFPE tetap lembam dan stabil pada suhu tinggi terus menerus. Itu tidak terurai untuk membentuk asam atau lumpur, memastikan masa pakai cairan yang lama dan melindungi komponen sensitif dan sambungan solder dari serangan kimia.

Titik Didih yang Direkayasa untuk Presisi:Tersedia dalam tingkatan tertentu, JHLS PFPE memungkinkan produsen memilih titik didih stabil dan tepat yang disesuaikan dengan profil solder bebas timbal-mereka, sehingga menjamin kontrol proses yang berulang.

Hasil dan Keandalan Unggul:Dengan mewujudkan keseragaman suhu yang sempurna dan lingkungan-bebas oksigen, JHLS PFPE secara langsung mengatasi akar penyebab cacat penyolderan yang umum-jembatan, batu nisan, dan sambungan dingin-mendorong hasil-pertama dan-keandalan produk jangka panjang ke tingkat yang lebih tinggi.

Keuntungan Total Biaya Kepemilikan:Pengurangan gas nitrogen, daya listrik, waktu henti produksi untuk pembersihan, dan pengerjaan ulang sambungan solder menghasilkan ROI yang menarik, menjadikannya pilihan strategis untuk-manufaktur bernilai tinggi.

Skenario aplikasi yang luas dari minyak PFPE perfluoropolyther seri JHLS email:susan@xmjuda.com

Minyak PFPE perfluoropolither cairan perfluorinasi solder fase uap JHLS merek Juhua cocok untuk berbagai skenario manufaktur elektronik, termasuk namun tidak terbatas pada:

Elektronik konsumen:seperti-pengelasan presisi tinggi pada ponsel cerdas, tablet, laptop, dll.

Elektronik otomotif:seperti pengelasan unit kontrol mesin (ECU), sensor, dan-sistem hiburan dalam kendaraan.

Peralatan komunikasi:seperti pengelasan stasiun pangkalan 5G, modul serat optik, dan perangkat RF.

Kontrol industri:seperti pengelasan PLC, robot industri, dan modul daya.
